出差旅行闲暇时,神谈戏聊传感器(65)
发布日期:2020-12-17   点击量:622
字号:
来源:

        你了解螺母松动传感器吗?

        随着智能制造和智慧城市的发展,需求的各种传感器越来越多,尤其是作为用户的需要的传感器,品种越来越多,名称也越来越多。很多传感器的命名,就是用户从用途开始命名的。例如,以前没有的螺母松动传感器,现在的需求已经开始了,随着智能制造设备监控的发展,有可能发展很快

        螺母作为各类机械装置,机械设备,大型机器的紧固件,是必备的标准件之一。虽然也有各种防松螺母,但社会对关键位置的螺母松动监测还是有很多需求,尤其是无线技术的发展,促进了对螺母监测的需求,减少了人工巡检的压力和成本。

      关于如何监测螺母的需求,有多种方案可以解决同一个问题,看看专业群里大家的”奇思妙想”及实际的产品。更进一步说明了解决现实当中的传感问题,一定会有多种思路,多种解决方案,当然也会有多种不同的成本或结果。

        列位看官,可以看看下列一些不同专业人士提出的方案,针对的是同一个问题,或许对你有所启发。

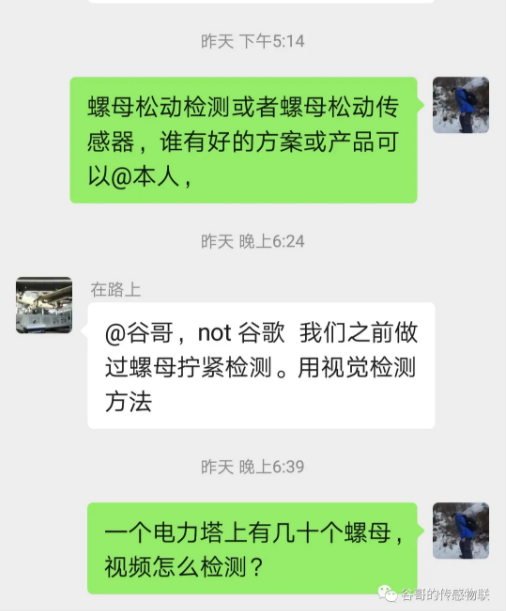

       首先,有人想到的是用视频方法观察,虽然有难度,但是视频专家有办法,又涉及到算法,但是面对某一个地方(区域)有好多螺母怎么监测呢?


       更多的人会想到在垫片上做文章,因为螺母在一定的扭矩下作用下会产生压力在垫片上,螺母松动后垫片的压力会变小。更多的人会关注应用的场景,因为确实场景不同,方法或思路也不同。


clip_image006.pngclip_image008.pngclip_image010.pngclip_image012.pngclip_image014.png

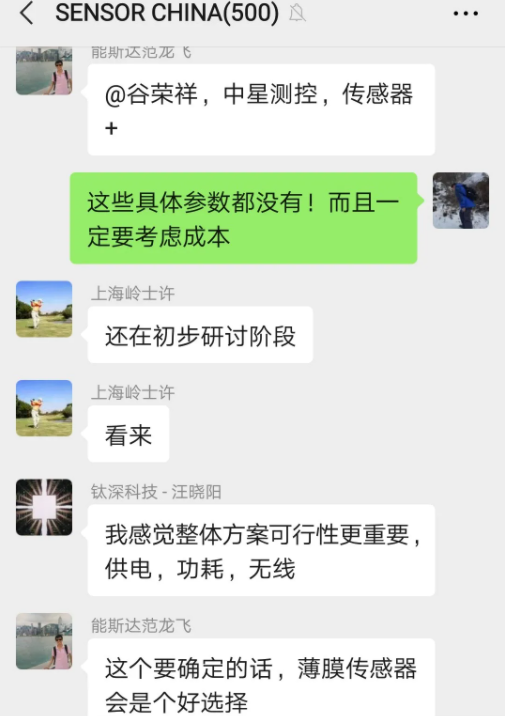

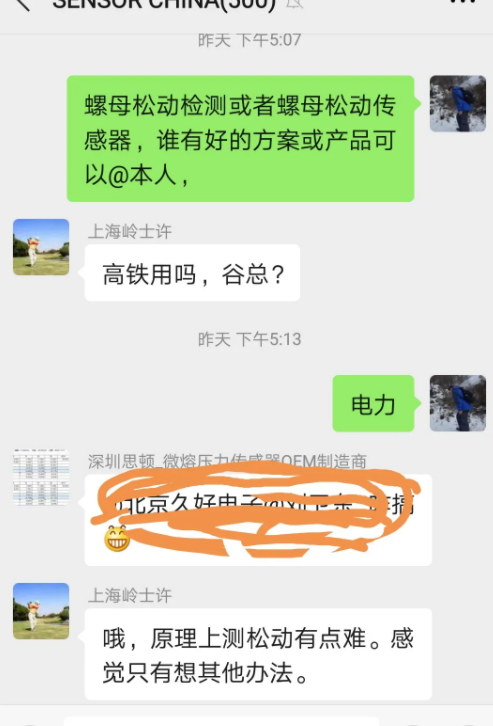

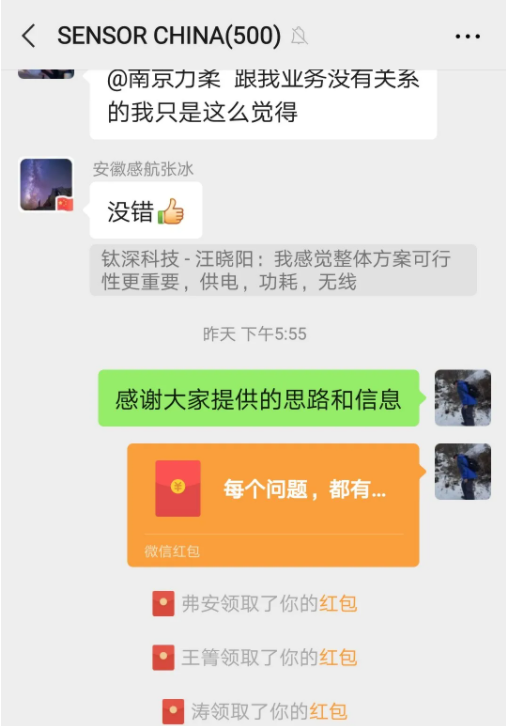

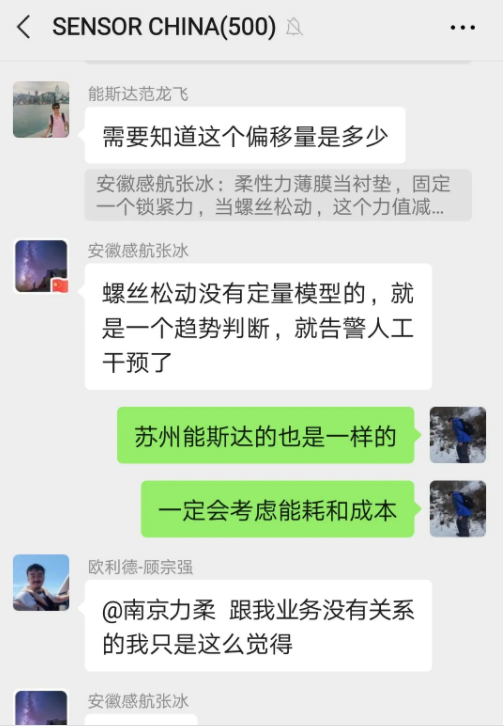

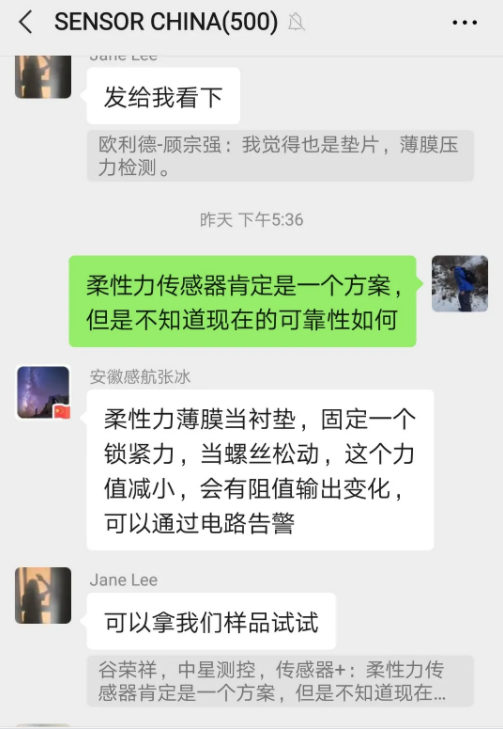

        看看sensor china群里讨论,引出了薄膜压力传感器。薄膜压力传感器是近来发展比较快的一种传感器,在商业上的应用都在推广,但是用在这种特别要求可靠性的环境里,还有待于思考或者尝试。但这毕竟是一个可行之路,需要有人去尝试和实践。


#2020.12.17.16:20,西安机场海航候机厅#

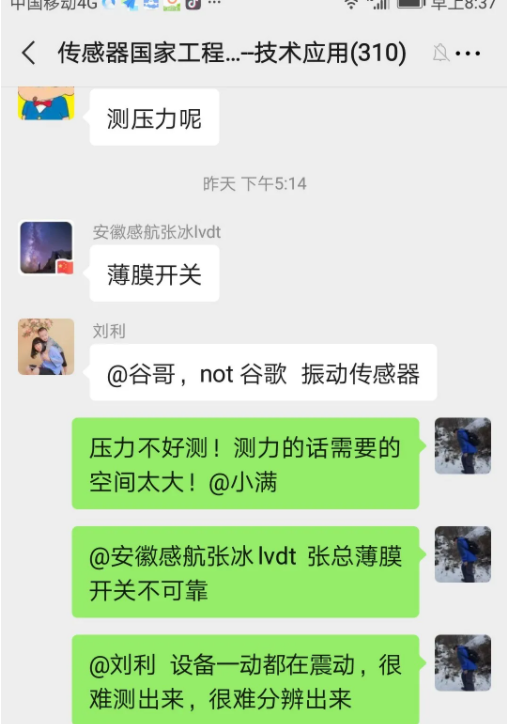

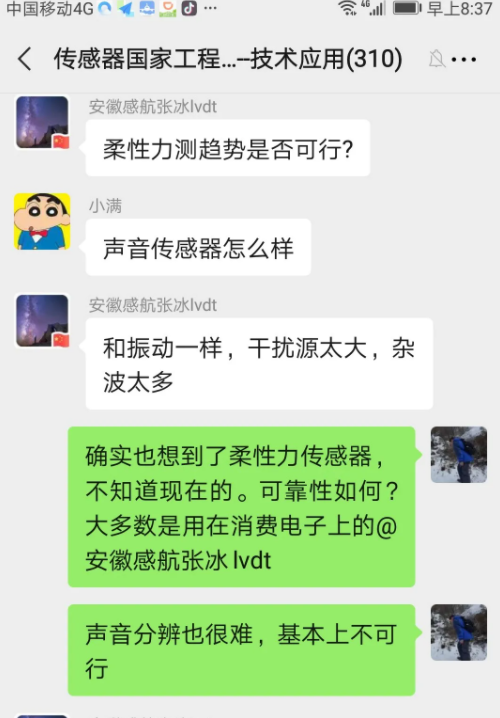

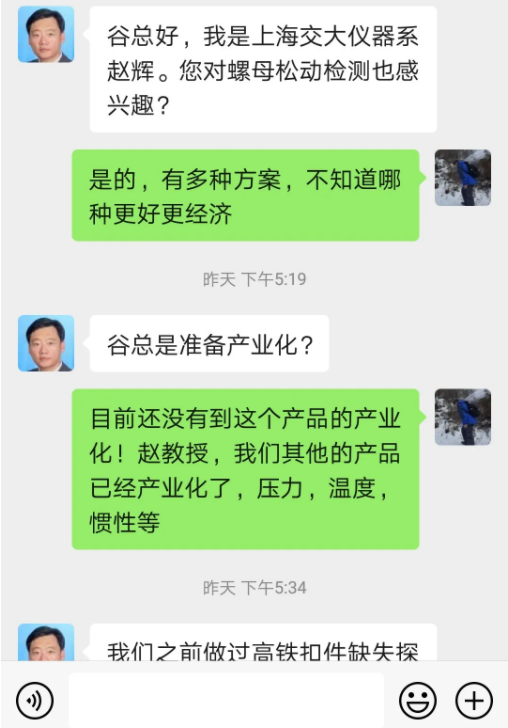

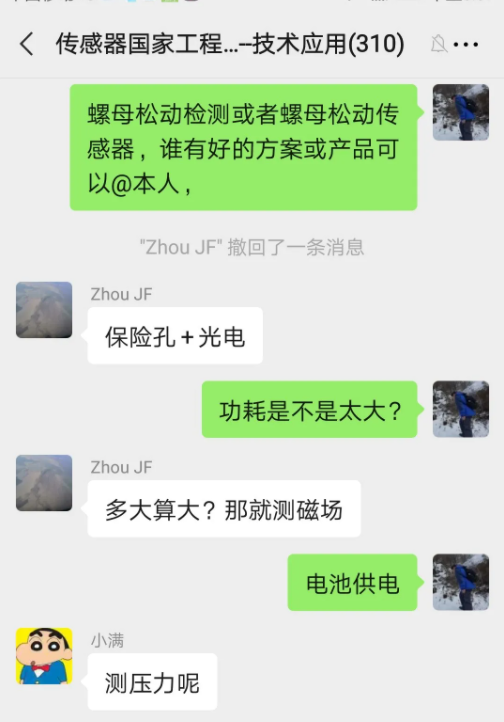

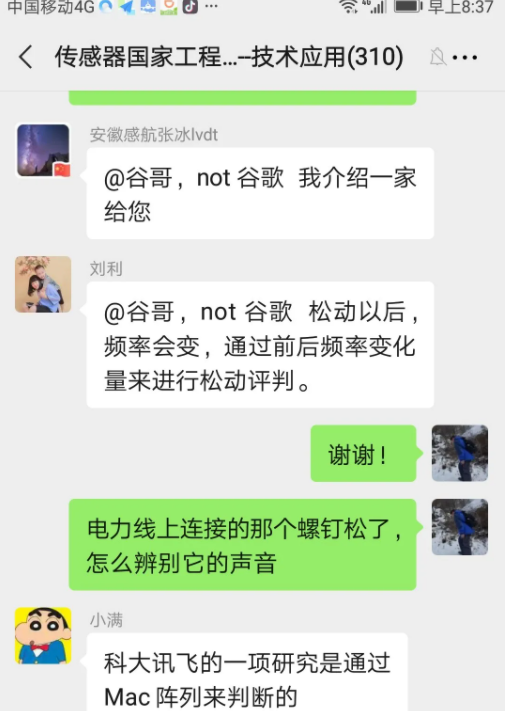

        国家传感器工程中心讨论群里也很热闹,也有一些不同的想法,有的说声音,振动,光学等等,感觉各种解决方案都有可能。有点”条条大路通罗马”的感觉。

clip_image018.pngclip_image020.pngclip_image022.pngclip_image024.pngclip_image026.png

#2020.12.17.16:45    HU7364西安_海口#

      关于螺母松动传感器,实际上已经有了一些实际的产品,下面是三个比较实际的产品,根据不同的原理,有无线的输出,也有有线输出的。各有千秋,成本也各不相同。

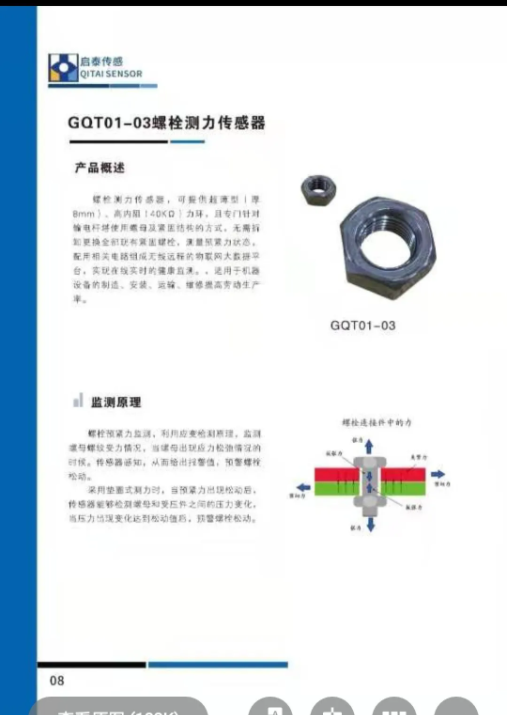

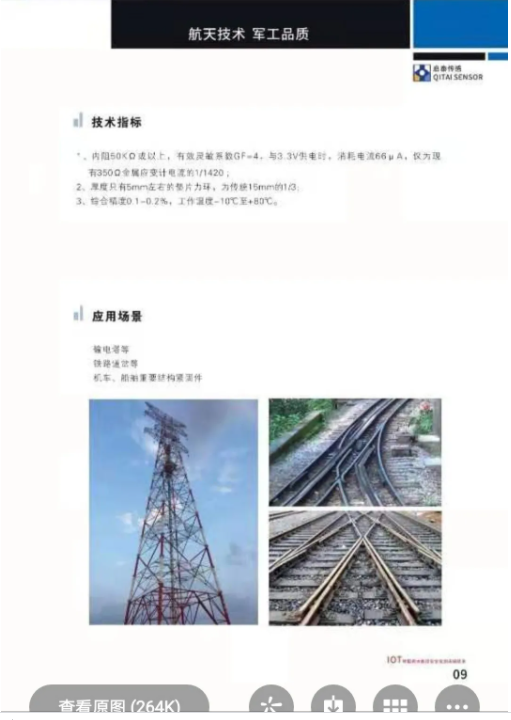

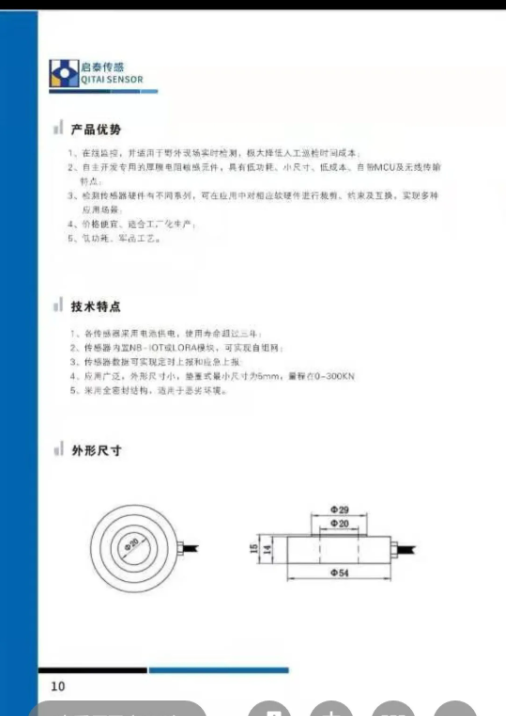

       湖南启泰公司(王副总发来)开发的,可检测压力变化的松动螺母和检测压力变化的垫片。目前处在开发的阶段,需要定制化。但是原理我确实没有想清楚,因为不知道他这个产品(螺母或者垫片)的高度是多少。

clip_image034.pngclip_image036.pngclip_image038.pngclip_image040.pngclip_image042.png

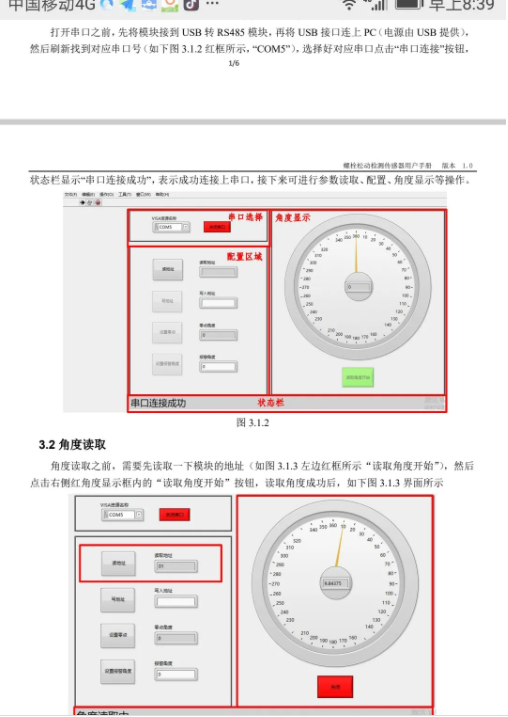

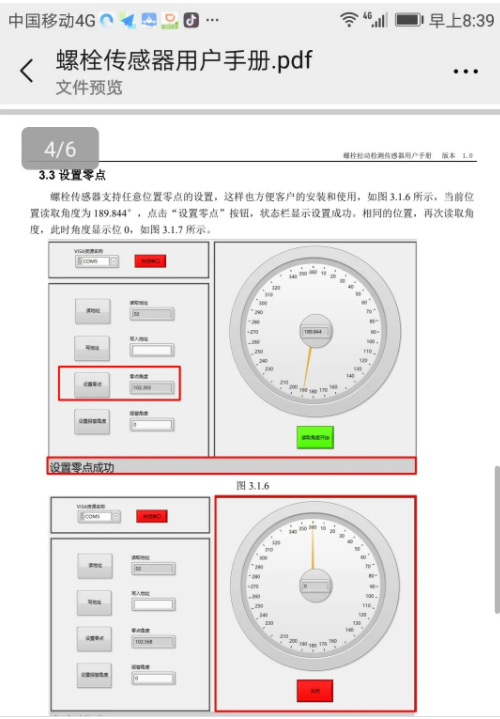

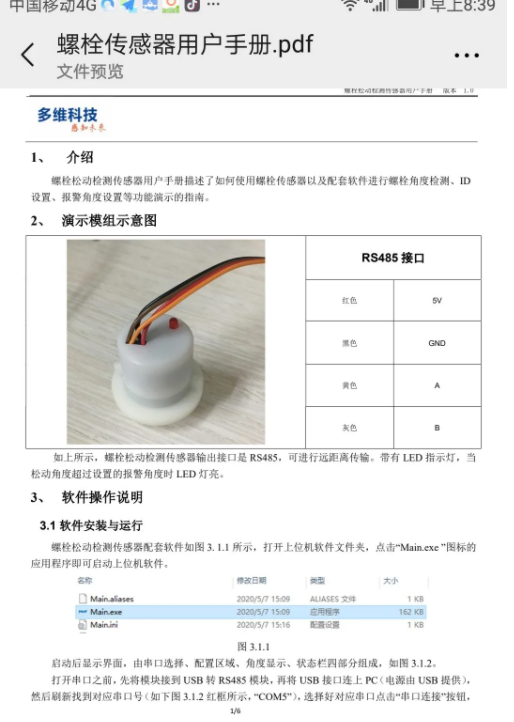

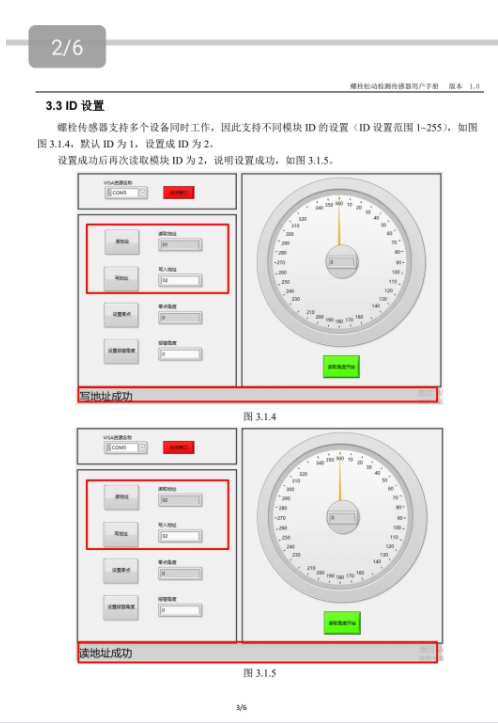

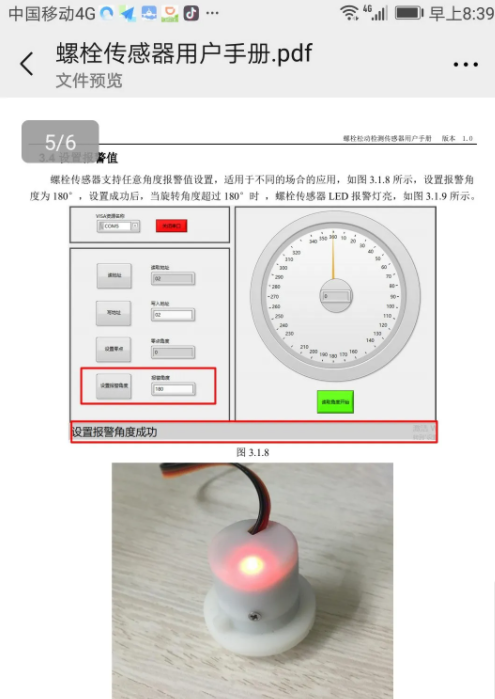

        江苏多维科技薛博士(薛老板)公司开发的,基于磁场原理的,也可能是基于方向的转动角度的螺母松动无线传感器。因此需要原始基准标定,或者标定原始基准,然后看基准的相对变化量。这不仅仅是一个传感器,而是一个简单的系统解决方案。

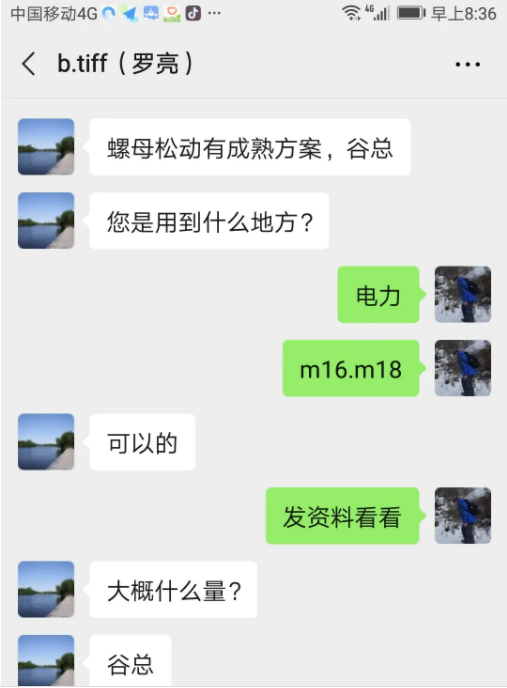

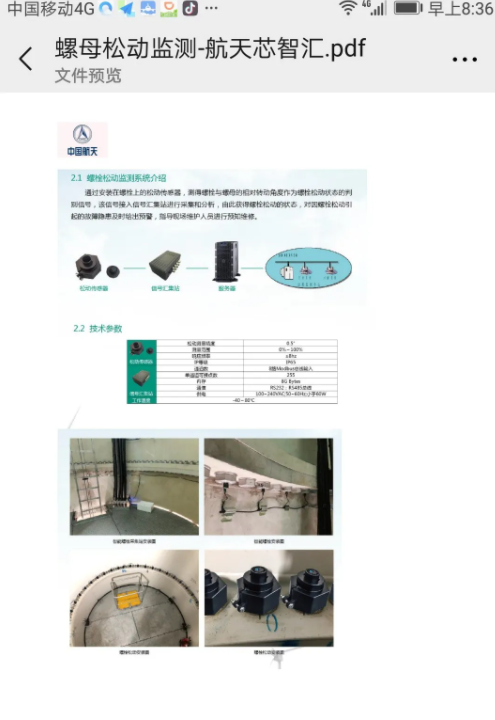

       中国航天12院(罗亮博士)发来的螺母松动传感器,只不过价钱有点高。据介绍已使用了万台以上。


        螺母松动传感器,显然是最近几年的一个新的需求,一定是有很多不同的解决方案,哪一个最优呢?很难说清楚,一定要和实际应用结合起来。


        不少专家说用在高铁上,我觉得也很重要。紧固件作为最常见的一种标准件,在很多机器设备上都有使用,如果这个机器设备在关键点上都要监测它的松动。在未来一定会发展成出来智能的防松动螺母,也可能是系列产品。有无线有线可供选择,而且有线和无线都各有不同的协议。有的企业也可能从智能垫片发起标准化,这都是有可能的。有的专家会从力学方面思考,有的专家会从磁学方来思考,有的专家会从光学的或者说热的方面思考,都有可行方案。


    西安中星测控公司也会从惯性传感器的角度来提出自己的解决方案,力求好安装成本低。新的需求会使我们的研发而言,开发出很多新的产品。希望这样的需求,这样的方案越多越好。希望我们能走在物联网智能制造世界应用的前列。

   (感谢!致歉,文中暴露出来的个人真实姓名,没有经过个人允许,如果有异议,请尽快联系本人,我会尽快修正)

    #2020.12.17.22:03海口万豪酒店#
