暴雨连续来袭,监管城市“汛”息至关重要
发布日期:2024-06-18   点击量:1095
字号:
来源:

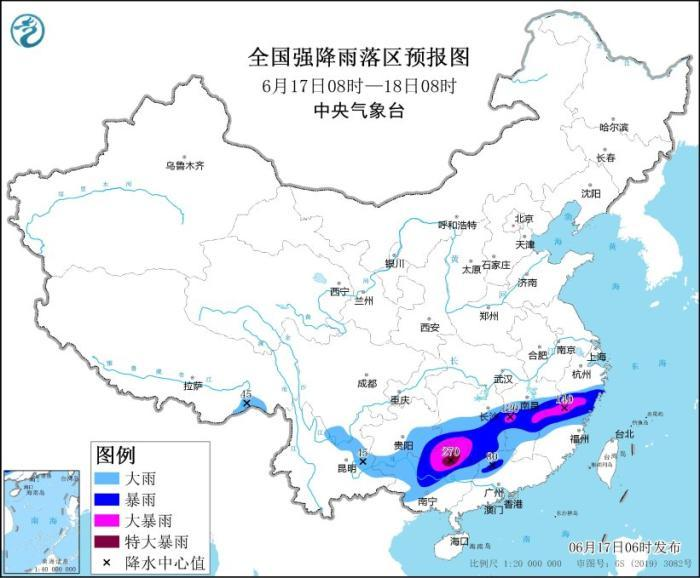

       中新网6月17日电 据中央气象台网站消息,中央气象台6月17日06时继续发布暴雨橙色预警:预计,6月17日08时至18日08时,江南中南部、贵州南部、云南东北部、华南北部等地部分地区有大到暴雨,其中,湖南南部、江西中部、浙江南部、福建北部、广西东北部等地部分地区有大暴雨,广西东北部等地局地特大暴雨(250~270毫米)。上述部分地区伴有短时强降水(最大小时降雨量30~50毫米,局地可超过70毫米),局地有雷暴大风等强对流天气。

——来源:中国新闻网





       近日,全国多个城市出现大面积降雨,不少省市遭遇暴雨甚至特大暴雨。暴雨不仅对河流、湖泊沿线及山村造成重大影响,对城市内的正常工作生活也会造成很大影响,特别是隧道、涵洞、立交桥下、低洼的道路、广场等地势低的地方极易形成积水,造成城市内涝,由此带来道路被淹、建筑损毁、交通和电讯中断等,对交通运输、工业生产、商业活动、市民日常生活等影响极大。

以上图片来源于网络

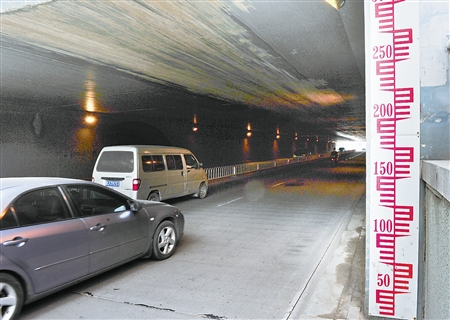

       目前在降雨积水路段,主要靠机械标尺来提醒行人车辆此处路段积水深度,但是机械标尺需要车辆行至跟前才能看到积水深度,此时车辆已经涉水,损失也已经造成。使用此种方法,及时性比较差,我们需要的是更加智能方便、更加及时的积水预警方法。

图片来源于网络

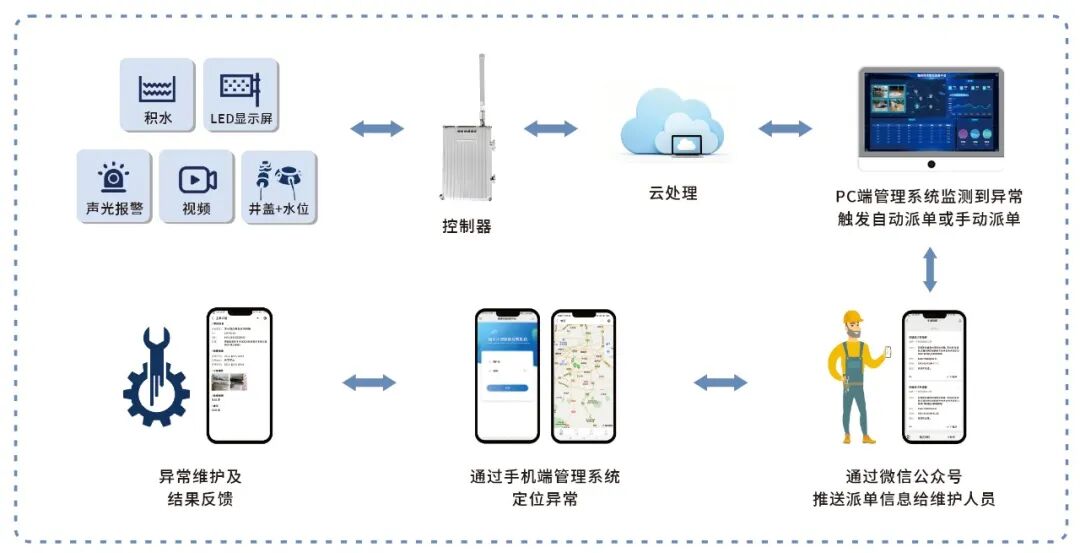

       中星测控自主研发的城市内涝智能监管系统使用传感器实时监测桥梁、隧道、涵洞等低洼处积水状态,采用边缘计算、无线传输、云计算等技术获取监测结果。实时将故障信息推送至维护人员并启动现场自动阻挡系统实现自动阻挡(正向阻挡,反向放行,保障被困车辆驶出),此外,在车辆驶入处设置LED显示屏及声光报警器提醒车辆禁止驶入。摄像头可观察现场状况,人工干预便于工作人员疏通及现场处理。为了提高智能化、先进化,微气象监测系统可以监测现场环境情况,并在LED显示屏展示;井盖异动+水位超限监测系统可以实时监测井盖状态及井下水位是否超过设限。

       城市内涝智能监管系统在城市防汛过程中起着非常重要的作用,该系统从汛前的微气象监测、感知预报到汛中的实时监测、声光报警、语音播报、自动拦阻、智能上报、派单救援,再到汛后的数据统计分析,以全方位、全周期的监测数据作为科学决策的依据,以此达到预警减灾的目的。


PERCEPTION DEVICE



微气象环境监测系统:监测大气温度、湿度、风向、风速、大气压、降雨量、噪声、PM2.5、PM10等;




井盖异动+水位超限监测系统:监测井盖是否发生丢失、断裂、倾斜等异常状态,及井下水位是否超过设限;



声光报警器:当降雨量≥预设值(如0.5m),声光报警器发出闪光警示和语音播报提醒;



视频监控:方便监测中心随时查看现场情况并远程安排人员到现场排查警情,疏散车辆;


无线液位监测终端实时监测积水状态,积水报警远程提醒,双电源供电,避免停电导致故障,设备防泥沙;


道闸:正常状态下,道闸升起,车辆可正常行驶;当降雨量≥预设值,道闸对前行车辆进行阻挡,已进入车辆允许反向通行(正向拦阻,反向放行,可人工干预);



LED显示屏:未下雨时显示温度、湿度、风向、风速、大气压、降雨量、PM2.5等内容(具体内容可选),当降雨量≥预设值,显示屏切换显示积水量信息;



APPLICATION PLATFORM

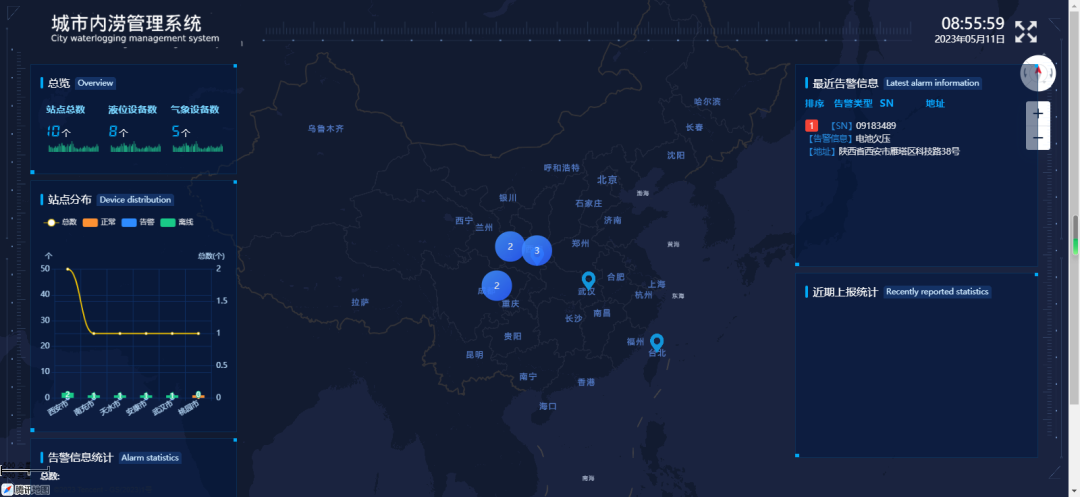

大屏展示设备数量、站点分布、告警信息统计、最近告警信息、近期上报统计信息

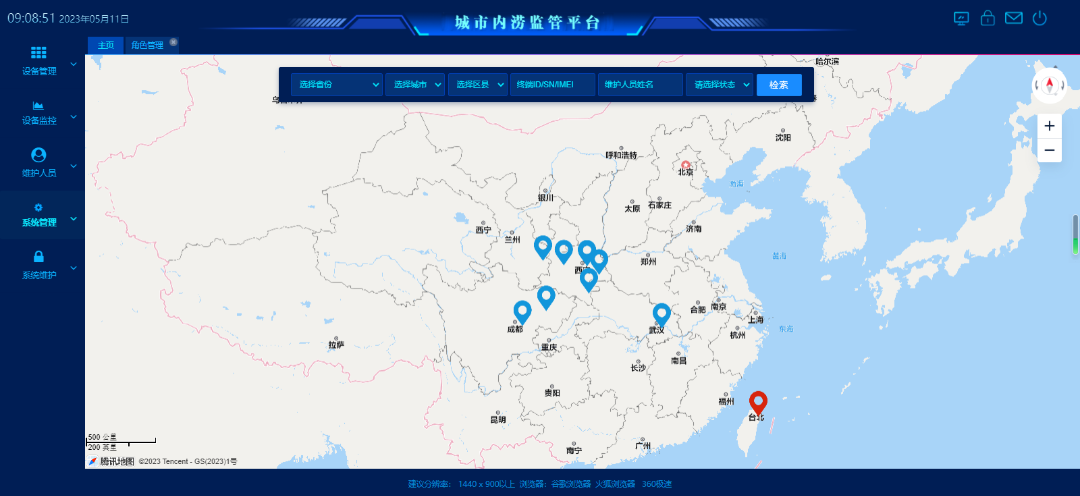

平台主要包含设备管理、设备监控、维护人员、系统管理、系统维护等模块

告警推送

当设备达到报警阈值后,系统会在应用平台端发出告警并发送短信到设备绑定维护人员的手机号

实时查看

通过应用平台可实时查看相关设备的状态信息相关位置及对应维护人员

分级管理

可根据管理实施制度分级设置后台主管理员,普通管理员,维护人员,并支持自行添加维护角色,根据不同管理维护角色可设置不同管理权限;

数据统计

平台自动记录、统计历史告警信息、维护信息,为城市防汛管理分析提供数据支持;



FUNCTIONAL CHARACTERISTICS



APPLICATION SCENARIO

下穿式立交桥、隧道、涵洞

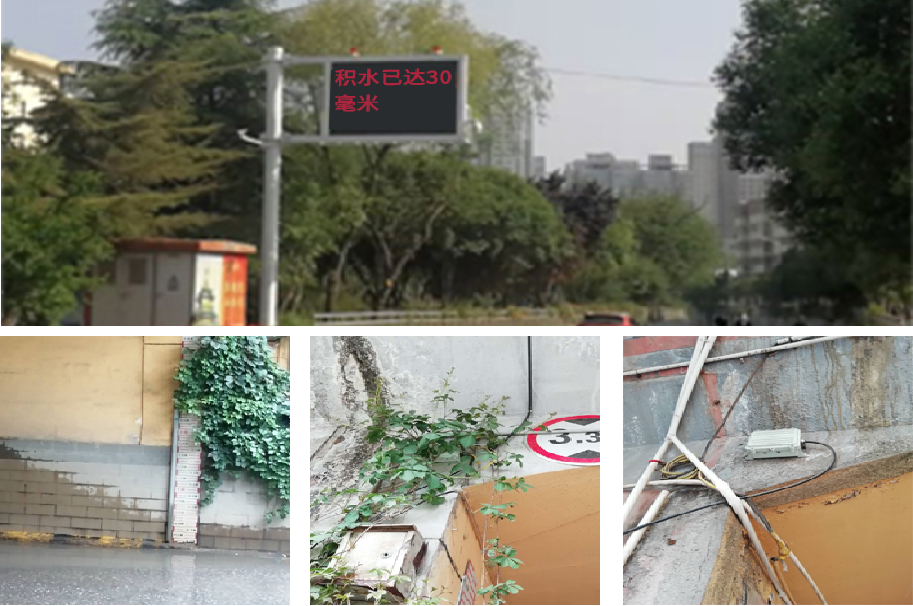

     监测城市中下穿式立交桥、隧道、涵洞等易积水路段的内部积水状态及周围环境信息(微气象)。实时监测液位高度并按照标准设置报警等级,在设置信息提醒处显示积水高度提醒行人及车辆禁止通行,此外,未发生积水时可以实时显示周边气象信息。

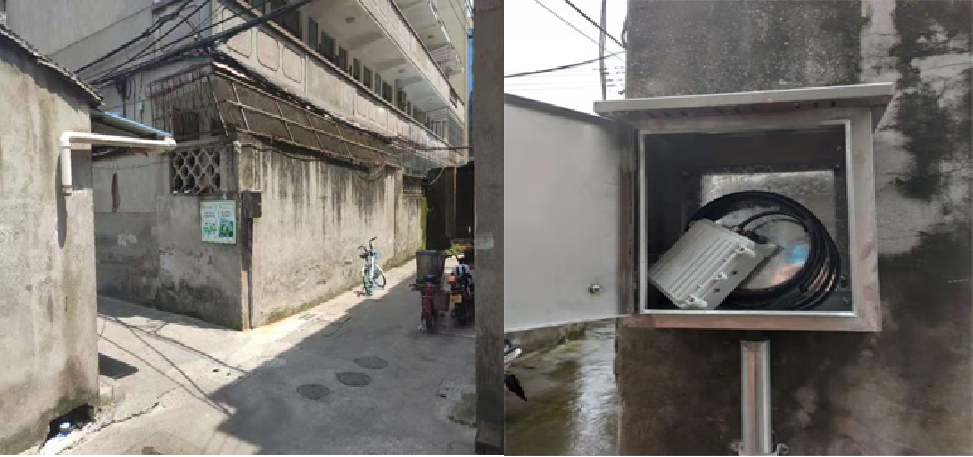

老旧小区、社区


    部分老旧小区、社区排水系统不完善,内部易积水,使用积水监测终端监测积水高度并将积水位置实时上报管理中心。相关负责人根据上报信息可及时去现场进行处理。
