CS-iTWLM-05井盖异动+水位超限监测终端
井盖异动+水位超限智能监测终端包含井盖异动和水位超限两部分,主要用来监测井盖状态是否正常及排水井中水位状态是否正常。安装在井盖下面,井盖以水平放置且水位正常可视为正常状态。

扫描二维码 了解更多资讯

或拨打公司电话

+86-29-88325620

CS-iTWLM-05

产品简介
技术参数
选型
浏览过的产品

产品简介

       井盖异动+水位超限智能监测终端包含井盖异动和水位超限两部分,主要用来监测井盖状态是否正常及排水井中水位状态是否正常。安装在井盖下面,井盖以水平放置且水位正常可视为正常状态。当井盖发生倾斜并达到触发报警条件(例如:倾斜角大于10°(倾角可设定))或排水井中水位超限时,将会触发报警信号并通过无线传输方式发送至监控中心,监控中心对数据进行解析并判断警情。

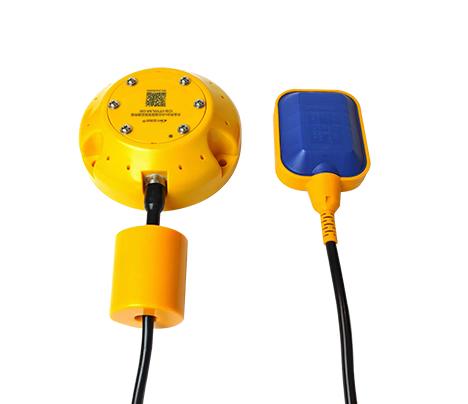

       该终端产品可提供LoRaWAN、NBIOT、GPRS三种无线通讯方式。终端外形见图1,其使用电池供电,具有安装方便、电池寿命长、检测准确率高,工作稳定等特点。


工作原理

       井盖异动+水位超限监测终端安装在井盖背面,终端通过加速度传感器测量井盖当前的倾斜角度,通过水位浮球检测水位是否超限。当该倾角值大于设定的报警值或浮球向上浮起时触发报警(当倾角大于90°时,无条件报警),并通过无线网络将报警信息发送至监控中心。

       终端支持设置定时上报时间间隔和报警角度阈值。非报警状态下,终端以定时上报时间间隔发送上报报文。在报警状态下,终端以立即发送上报报文,当角度和水位恢复正常时,终端也会立即发送报文到平台。报文中的设备状态位用来指示当前的报警状态。设备状态位还可以指示当前的电量状态以及其他状态。

       井盖异动的检测条件是:|井盖当前角度值 – 井盖背景角度值| > 报警角度阈值。该条件满足时,发送报警信息。当倾角大于90°时,无条件报警。

       水位超限的检测条件是:水位上升,浮球竖直向上浮起,如下水位上升示意图所示,即为报警状态。



主要技术参数


外形尺寸



4HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。


HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。
