压力传感器的本质是将机械形变转化为电信号，而压阻效应（Piezoresistive Effect）正是这一转换的物理基础。1856年，英国著名物理学家Lord Kelvin（威廉·汤姆森）首次发现金属的电阻会随机械应变而变化，这一开创性的发现开启了人类利用材料电学特性感知力学信号的新纪元。在随后的一个多世纪里，科学家们对压阻效应进行了深入研究，逐步揭示了其物理本质，并将其应用于各种传感器的设计中。然而，真正让压力传感器微型化、高性能化成为可能的是半导体压阻效应的发现——硅材料的压阻系数比金属高50-100倍，这一巨大的性能优势使得硅基压力传感器在20世纪后半叶迅速崛起，成为工业、汽车、医疗、航空航天等领域不可或缺的核心器件。压阻效应的研究和应用，不仅推动了传感器技术的发展，也为固体力学、材料科学、半导体物理等学科提供了重要的研究平台。

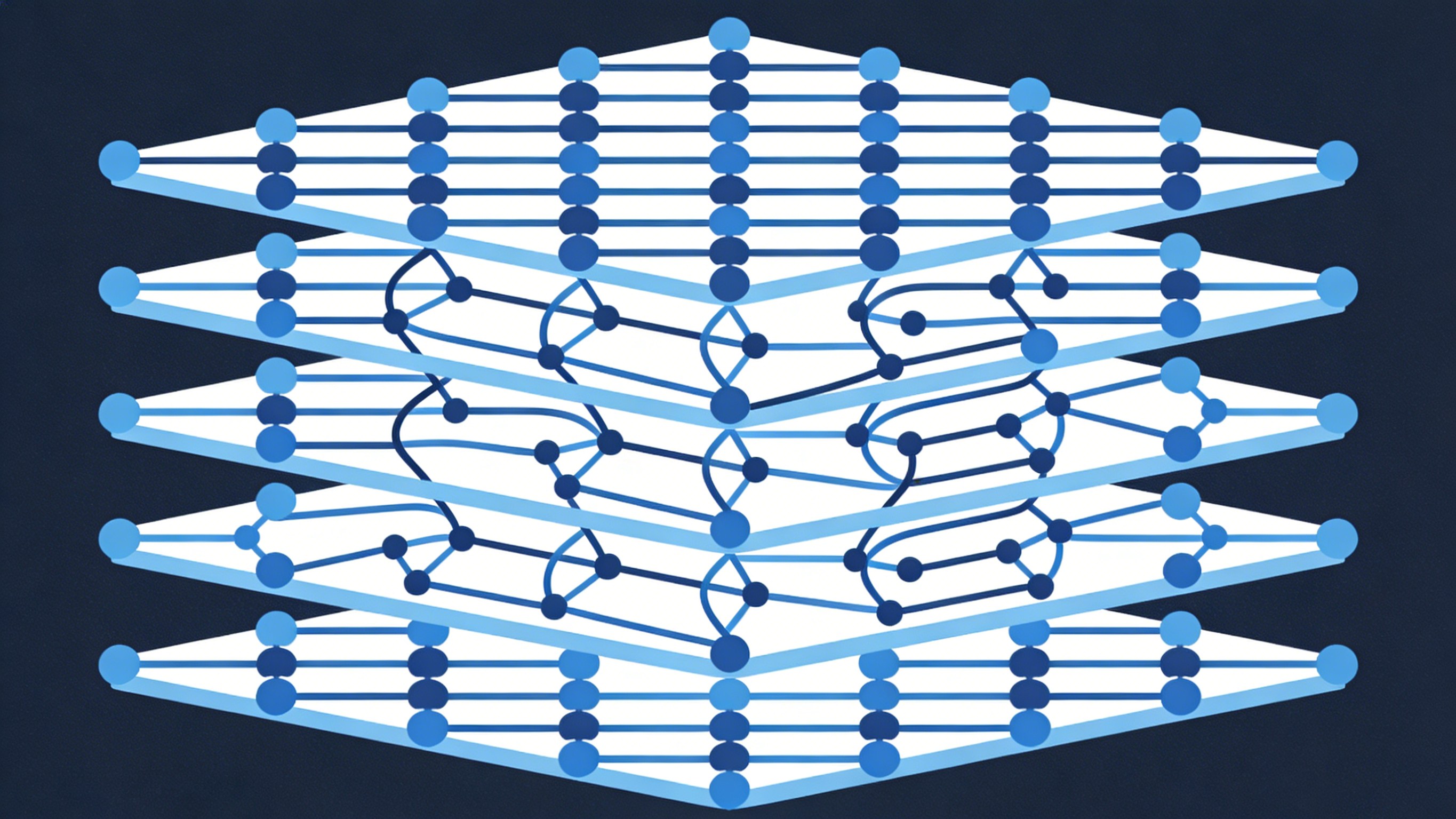

压阻效应的物理机制可以从固体物理的能带理论角度进行深入理解。当单晶硅受到应力作用时，晶格结构发生形变，导致能带结构改变，载流子迁移率随之变化，最终表现为电阻率的显著变化。与金属材料不同，半导体的压阻效应主要来源于应力对载流子有效质量和散射机制的影响。在单晶硅中，由于晶格的对称性，压阻效应表现出明显的各向异性特征。深入研究表明，在晶向<111>和<110>方向上，硅材料表现出最优的灵敏度，这一特性为压阻式压力传感器的优化设计提供了重要的理论指导。能带理论的分析表明，应力作用下导带底和价带顶的能量位置发生变化，导致载流子重新分布，从而改变了材料的电导率。对于p型硅，应力主要影响重空穴和轻空穴的能带结构；对于n型硅，应力主要影响导带底的六个等价能谷的能量分裂。

压阻系数是描述材料压阻效应强弱的关键参数，通常用符号π表示。对于单晶硅，其纵向压阻系数πl和横向压阻系数πt的数值差异显著，这取决于电流方向与应力方向的相对取向。在室温下，p型硅在<110>晶向的纵向压阻系数可达71.8×10⁻¹¹Pa⁻¹，而n型硅在<100>晶向的纵向压阻系数为-102.2×10⁻¹¹Pa⁻¹。这些数值远大于金属应变片的典型值（约2×10⁻¹¹Pa⁻¹），充分说明了硅材料在压阻传感应用中的巨大优势。压阻系数的温度依赖性也是需要考虑的重要因素，通常随着温度升高，压阻系数的绝对值会减小，这解释了为什么硅压阻式传感器需要进行温度补偿。压阻系数的测量通常采用四点弯曲法或悬臂梁法，通过精确控制应力和测量电阻变化来确定。

材料演进经历了三个重要发展阶段。第一阶段是金属应变片时代，主要材料包括康铜（Constantan，铜镍合金）和镍铬合金（Nichrome）。这类材料稳定性好，温度系数低，但灵敏度有限（应变系数GF≈2），主要应用于对精度要求不高的工业称重和结构健康监测领域。金属应变片的工作原理基于几何效应，即材料受拉伸时长度增加、截面积减小，导致电阻增大。第二阶段是单晶硅时代，从20世纪60年代开始，硅的优异压阻特性被逐步认识和利用。单晶硅灵敏度高（GF≈100），但温度敏感性较强，需要配合温度补偿电路使用。第三阶段是多晶硅和SOI（Silicon on Insulator）技术时代，多晶硅工艺与CMOS工艺兼容性好，且温度系数可通过掺杂浓度调节；SOI硅技术则提供优异的高温性能（可达300°C以上），特别适合航空航天和汽车发动机等高温应用场景。近年来，碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料也受到关注，它们具有更高的工作温度和更好的化学稳定性。

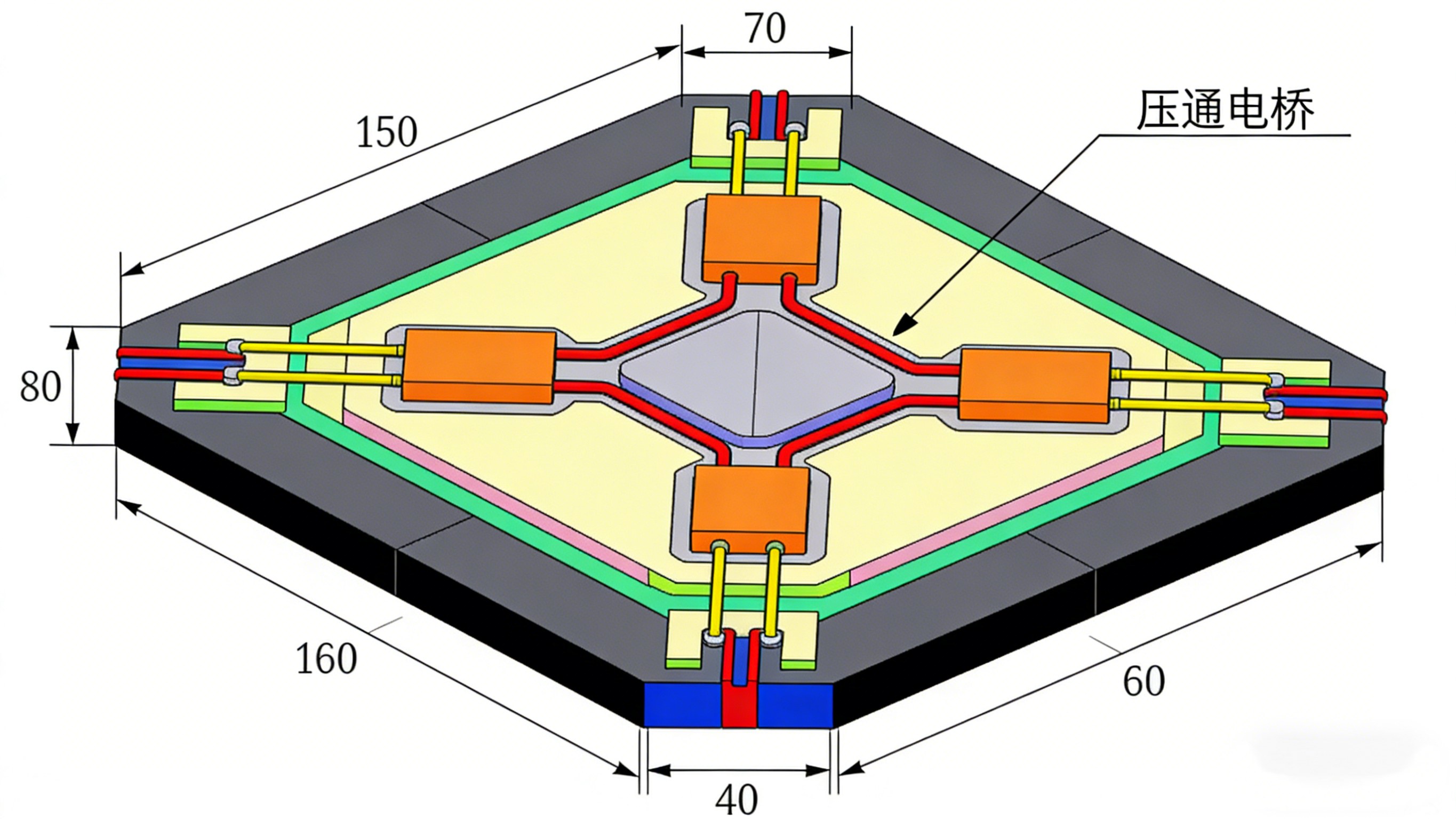

压阻式压力传感器的核心结构是硅膜片上的压阻电桥。设计关键在于压阻条的布置需遵循应力集中原则，通常放置在硅膜片的边缘区域，这里应力分布均匀且幅值较大。通过惠斯通电桥配置，四个压阻条可以形成全桥结构，不仅能够实现温度自补偿，还能将灵敏度提高四倍。现代MEMS工艺可将压阻条宽度做到2-5μm，实现微型化与高灵敏度的统一。此外，离子注入技术的应用使得压阻条的掺杂浓度和结深可以精确控制，进一步优化了传感器的性能。典型的硅膜片厚度为10-50μm，直径为0.5-2mm，通过各向异性腐蚀或深反应离子刻蚀（DRIE）工艺制备。膜片的形状可以是圆形、方形或矩形，不同形状的应力分布特性有所差异，需要根据应用需求进行优化设计。

从应用角度看，压阻式压力传感器已经渗透到现代社会的方方面面。在汽车工业中，它们用于发动机管理系统（进气压力、燃油压力）、胎压监测（TPMS）和制动系统（液压压力）；在医疗领域，它们用于血压监测、呼吸机气道压力监测和输液泵流量控制；在工业自动化中，它们用于过程控制、液压系统监测和流体计量。随着物联网和智能制造的发展，对小型化、低功耗、高精度压力传感器的需求持续增长，压阻效应作为这一领域的基础物理机制，其重要性将愈发凸显。在消费电子领域，智能手机中的气压计用于高度测量和室内导航，可穿戴设备中的压力传感器用于运动监测和健康追踪。在航空航天领域，它们用于飞行控制系统、发动机监测、环境控制系统等关键应用。

未来发展方向包括：新型压阻材料的研究，如碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体，具有更高的工作温度和更好的化学稳定性；纳米压阻效应的探索，利用石墨烯、碳纳米管等纳米材料的独特电学性质；柔性压阻传感器的开发，基于导电聚合物和纳米复合材料，适用于可穿戴设备和电子皮肤应用。压阻效应作为压力传感技术的物理基石，将继续推动传感器技术向更高性能、更广泛应用的方向发展。随着人工智能和大数据技术的发展，智能压力传感器将能够实现自校准、自诊断和预测性维护，为工业4.0和智能制造提供关键支撑。压阻效应的研究和应用，将继续为人类探索物理世界、改善生活质量做出重要贡献。压阻效应的数学描述可以通过压阻张量来实现。对于立方晶系的硅，压阻张量具有特定的对称性，独立的非零分量只有三个：π₁₁、π₁₂和π₄₄。纵向压阻系数πl和横向压阻系数πt可以用这三个基本分量表示，具体表达式取决于晶向。在<100>晶向，πl=π₁₁，πt=π₁₂；在<110>晶向，πl=(π₁₁+π₁₂+π₄₄)/2，πt=(π₁₁+π₁₂-π₄₄)/2。这种各向异性特性为传感器设计提供了优化空间，通过选择合适的晶向可以获得最佳的灵敏度。

压阻式压力传感器的制造工艺包括硅片清洗、氧化、光刻、离子注入、退火、金属化、钝化、腐蚀等多个步骤。每个步骤都需要精确控制工艺参数，以确保最终产品的性能和一致性。离子注入是形成压阻条的关键步骤，注入能量和剂量决定了掺杂浓度和结深，影响压阻条的电阻值和温度系数。退火工艺用于激活注入的杂质并修复晶格损伤，退火温度和时间需要优化以获得最佳的电学性能。金属化工艺形成电极和互连，通常采用铝或金，需要考虑与硅的接触电阻和长期可靠性。

在实际应用中，压阻式压力传感器还需要考虑非线性、迟滞、重复性等性能指标。非线性是指传感器输出与输入压力之间的偏离线性关系的程度，通常用%FS表示。迟滞是指在同一压力点升压和降压过程中输出值的差异，反映了材料的弹性滞后特性。重复性是指在相同条件下多次测量同一压力点输出值的一致性。这些性能指标共同决定了传感器的综合精度和可靠性。高端传感器的非线性、迟滞和重复性之和可以优于0.1%FS，满足精密测量应用的需求。
