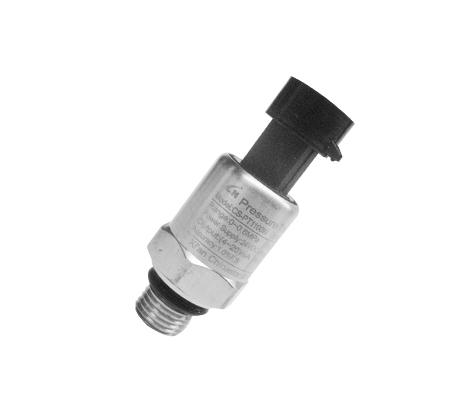

CS-PT1100W压力变送器
该产品采用陶瓷压阻芯体,电气连接:派克(Packard)连接器,G1/4压力接口,拥有测量准确、性价比高的特点,可应用于水处理。

扫描二维码 了解更多资讯

或拨打公司电话

+86-29-88325620

CS-PT1100W

产品简介
技术参数
选型
浏览过的产品


产品概述

适用于通用工业应用的CS-PT1100W型压力变送器结构紧凑,而且质量可靠,性价比高。

CS-PT1100W型压力变送器大量应用于水处理行业。

我们可在短时间内向您提供满足具体操作应用要求的不同压力单元和过程连接的产品。


应用场景

●通用型压力测量

●水处理

●测量和控制技术

●液压和气动技术

产品特点

●陶瓷压阻芯体

●测量范围:0~5...50bar 表压

●精度:±1.0%F.S

●输出:4~20mA

●电气连接:派克连接器

●过程连接:G1/4

●测量准确、性价比高

●适合大批量生产


性能参数

温度:25℃;供电12VDC;相对湿度:45%~75%;环境大气压:86KPa106KPa

压力范围

05...50bar 表压

输出信号

4~20mA

供电电压(U+)

10~30VDC

输出负载

(U+ - 10) / 0.023Ω(最大不超过600Ω)

过电压

30VDC

反向电压

-30VDC

常温精度

±1.0% F.S.

介质温度

-30℃~120℃

环境温度

-20℃~85℃

存储温度

-40℃~100℃

长期稳定性

±0.5FS/

响应时间

(10%90%)10ms

过载压力

150%F.S

破坏压力

200%F.S

压力接口

G1/4

电气接口

派克连接器

绝缘电阻

100MΩ@100VDC

绝缘强度

100VDC@60S,无电弧或击穿

振动

10g5~2000Hz

冲击

20g11ms半正弦

防护等级

IP65

接液密封圈材质

丁腈

壳体材质

不锈钢304



外形结构


接线定义



4HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。


HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。
