CS-PT500差压变送器
扩散硅充油芯体,不锈钢316L隔离膜片;不锈钢结构设计,耐静压高达20MPa;经过了温度补偿和老化筛选,性能稳定可靠;全密封结构,外壳防护等级IP65;适用液体、气体等介质的差压测量;

扫描二维码 了解更多资讯

或拨打公司电话

+86-29-88325620

CS-PT500

产品简介
技术参数
选型
浏览过的产品

概述

       CS-PT500型差压变送器的敏感元件是一个固态压阻敏感芯片,在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上,通过硅油把差压传递到敏感芯片上,敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应,实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系,所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。


产品特点

■ 扩散硅充油芯体,不锈钢316L隔离膜片;

■ 不锈钢结构设计,耐静压高达20MPa;

■ 经过了温度补偿和老化筛选,性能稳定可靠;

■ 全密封结构,外壳防护等级IP65;

■ 适用液体、气体等介质的差压测量;

■ 防爆型产品符合GB3836.4标准的ExiaⅡCT6要求,取得防爆合格证;


应用

■ 流量测量

■ 污水处理

■ 矿井下风差压

■ 水电站水位差

■ 城市防洪排涝

■ 水下工程

■ 地下水监测

■ 节水灌溉

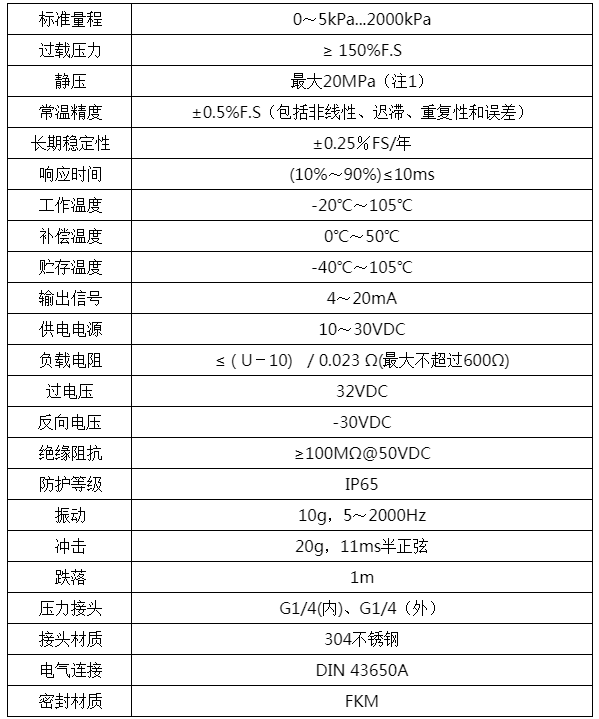

性能参数

测试条件:温度:25;供电:12VDC;相对湿度:45%~75%;环境大气压:86KPa106KPa


1:静压/差压比值大于10倍的产品,请咨询厂家。

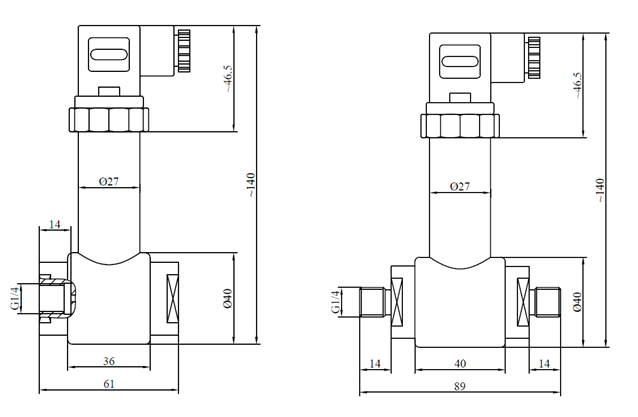

外形结构

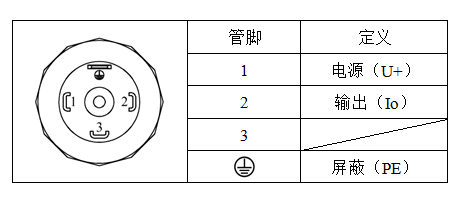

电气连接管脚定义(DIN43650A)


4HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。


HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器,陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度>2kV,输出信号强,长期稳定性好。高特性,低价格的陶瓷传感器将是压力传感器的发展方向,在欧美国家有全面替代其它类型传感器的趋势,在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。


HY-133干式陶瓷压力传感器被广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小,直径18mm,量程范围1~500bar,价格低,被广泛的应用在各种测量压力的场合。
